超声波清洗机系统组件有哪些?

所有超声波清洗机设备基本上都需要2个组件组:超声波发生器和多个超声波换能器。

超声发生器负责将输入功率频率从60hz转换为系统中安装的超声换能器所需的频率,通常为25kHz,40kHz或80kHz。发电机还会增加输入电压,以符合换能器的要求。
超声波清洗机
      换能器负责将声波发射到清洗液中以产生气穴现象,该过程是所有超声波清洗系统从被清洗的零件中去除污染物的过程。换能器通常安装在水箱底部或侧面的外部,或者安装在称为潜水式换能器包的密封不锈钢盒内,该盒子 安装在清洗水箱的内部或底部或侧壁上。

      超声清洗设备使用两种类型的换能器;磁致伸缩换能器和压电换能器。磁致伸缩换能器是必不可少的电磁体,可快速循环打开和关闭,以在水箱中产生超声波清洁效果。压电换能器利用通常由钛酸锆钛酸铅制成的晶体,该晶体随着电流的进入周期快速膨胀和收缩,从而在储罐中产生超声波清洁效果。

      在开发高效压电换能器之前,所有超声清洗设备制造商都使用磁致伸缩换能器。今天,超过95%的超声清洗系统制造商在其设备设计中使用压电换能器来提高电效率,并允许超声清洗系统在30kHz以上的频率下运行。有关传感器类型及其相互比较的更多信息,请参见上方“技术信息”下拉菜单下的“ 传感器类型”页面。

超声波发生器在系统设计中的重要性不可低估。发电机是高压高频设备,必须精心设计以确保长期可靠性。要确保系统中的放大器在临界温度以下工作,必须充分冷却。

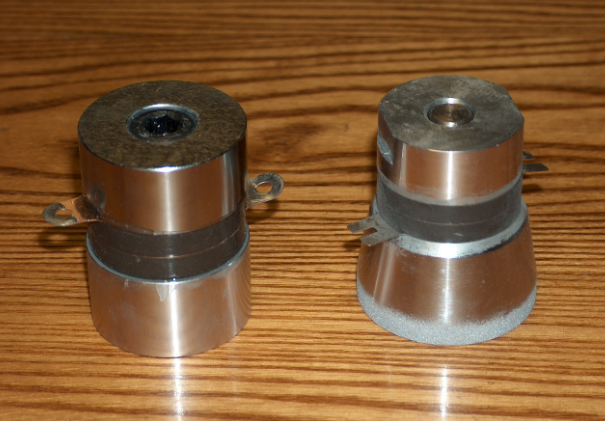

超声波换能器
      客户还必须注意所考虑的超声波清洗系统的“调制比”。调制比是指由单个超声发生器供电的换能器的数量。比率越低,发生故障时系统可能面临的停机时间越短。例如,如果系统总共包括48个换能器,并且48个中的每个发生器功率为12,则发生器故障将导致超声清洗罐中的功率损失25%。该系统将具有12:1的调制比。但是,如果每台发电机仅驱动安装的48个换能器中的3个(调制比为3:1),则在发电机发生故障的情况下损失仅为6.25%,这将使系统在不停机的情况下仍可清洁零件-时间。

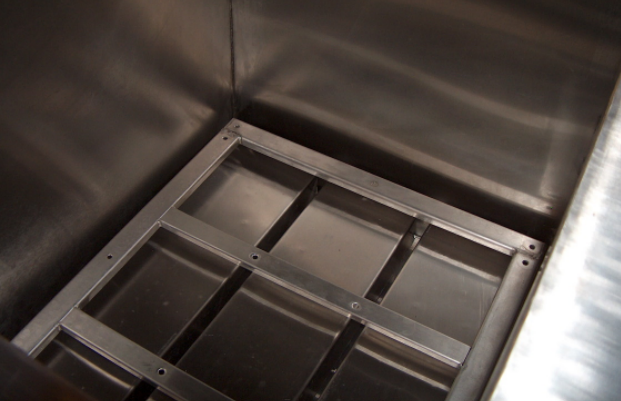

      超声波清洗槽通常还包括一个不锈钢制的工作平台,如上图所示,直接位于超声波潜水换能器的上方。这些设备旨在防止零件篮直接放置在超声波发射表面上,从而防止损坏潜水包。作业平台专门设计为轻巧的,以防止降低超声清洁能力。放置在超声罐中的任何物体都会吸收部分或全部发射的能量。如果工作架框架是用重型材料或塑料材料制成的,则从储罐底部发出的大部分超声波能量将永远无法到达要清洁的部件。

      由金属布制成的不锈钢篮也用于超声波清洗槽中。篮筐还必须使用能使到达被清洁部件的超声波能量最大化的材料来设计。通常,网孔较大的开口比小尺寸的孔更可取,因为紧密的网孔往往会大大降低篮筐中的超声波功率。
